タングステン極細線 Ｗ２５型＊長さ１００ｋｍ巻（半導体生産用）
¥210,000
International shipping available
製品紹介）

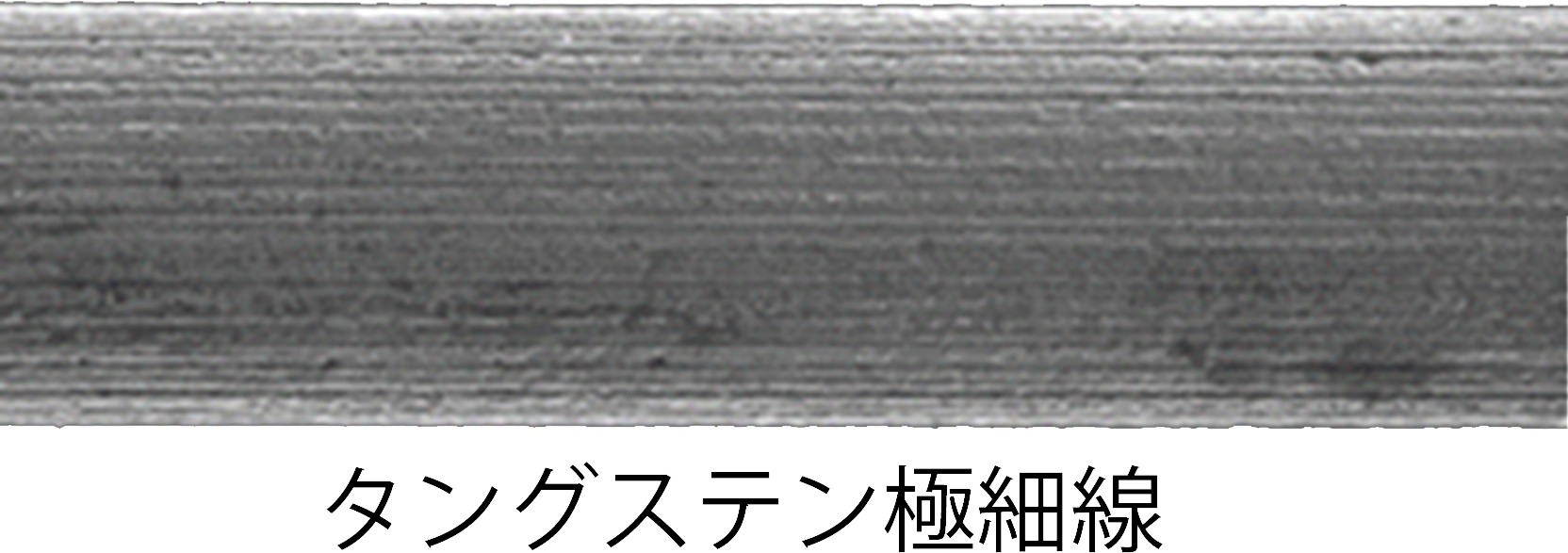

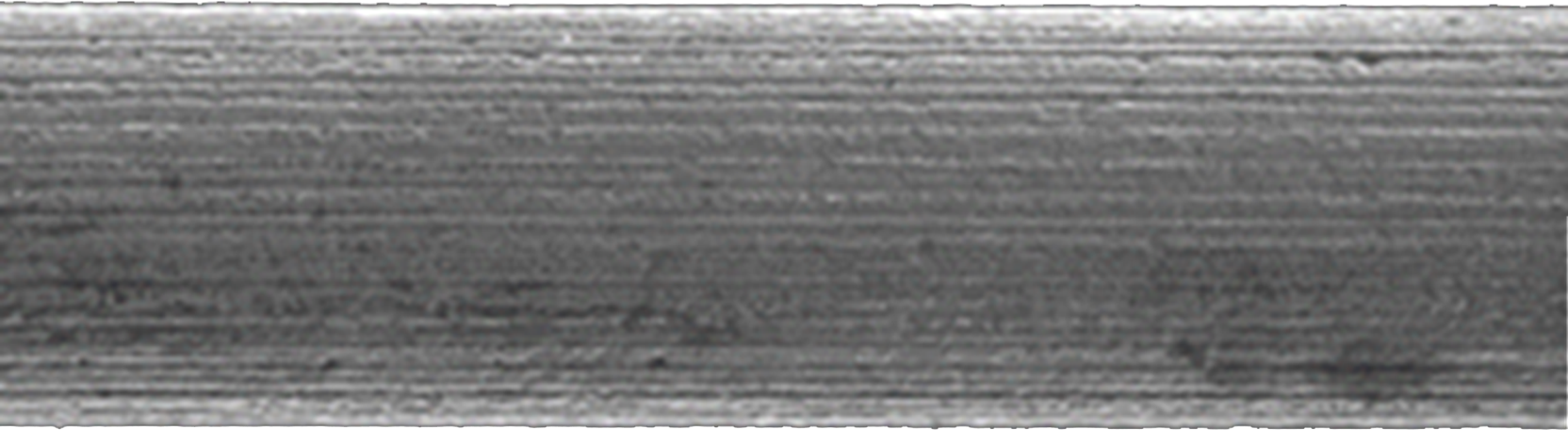

●全名：タングステン極細線（ダイヤモンドマルチワイヤ用）
●分類：切断工具（半導体製造装置 ーウエハ加工ー研磨切断装置）
●用途：・ダイヤモンドマルチワイヤソーの芯線
・鮎釣り水中糸：超高強度、高比重、取り扱い性の悪さから、通常複合糸で使われています
●適応：・シリコン・サファイア･磁性体ネオジム鉄・SiＣ・GａＮ・・等 硬脆材料のマルチスライス加工
製品規格）

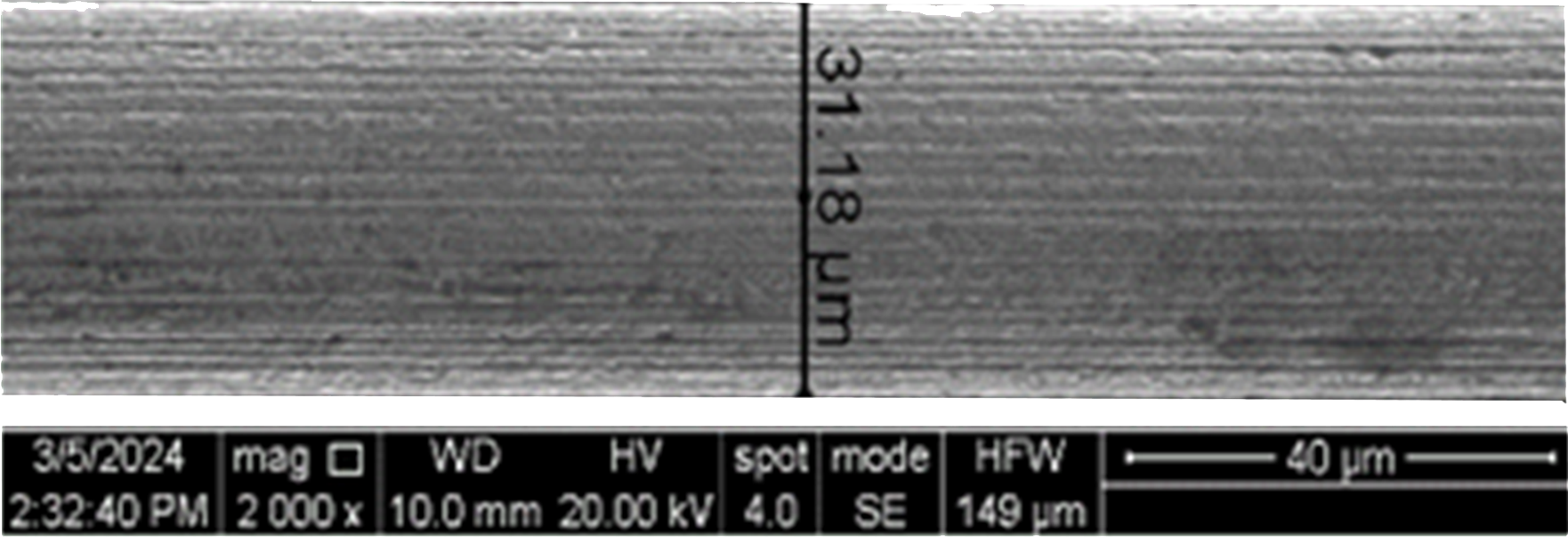

●規格：タングステン直径：25 30 35 40μｍ
●型番：・Ｗ２５・W３０・Ｗ３５・Ｗ４０

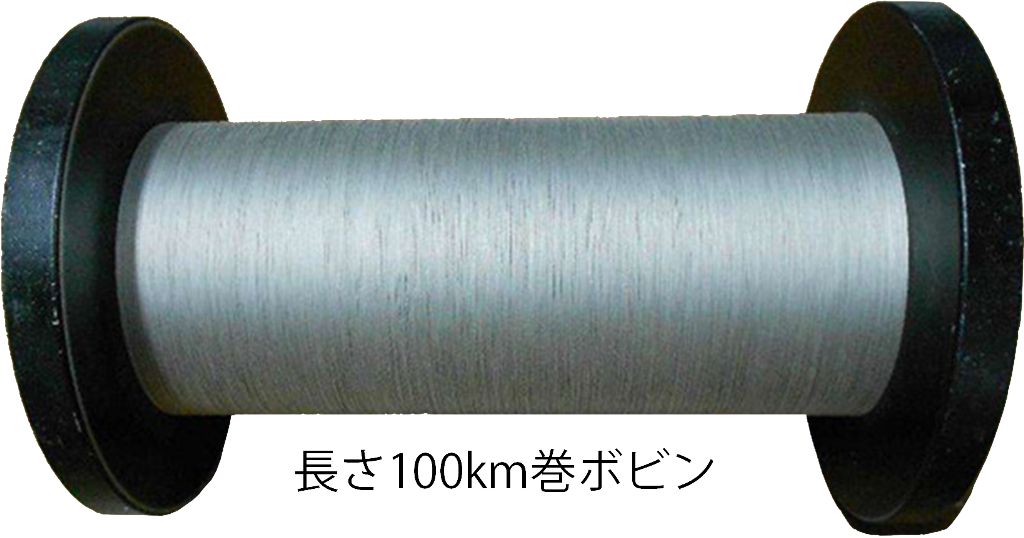

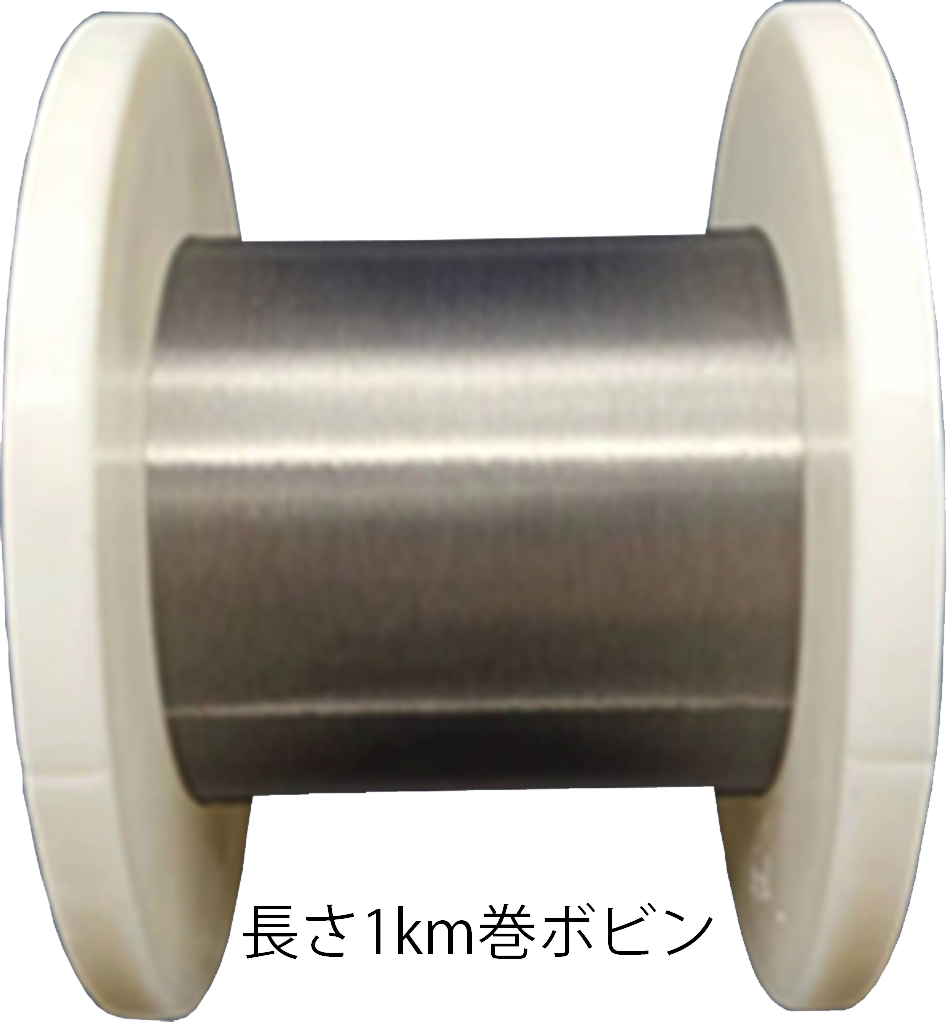

●包装：規格長さ１００ｋｍ巻（：ユーザーのリール形状に合わせて、巻長１ｋｍ～２００ｋｍ巻可）
●１００ｋｍ巻長の重量：Ｗ２５：１０ｋｇ・Ｗ３０：１５ｋｇ・Ｗ３５：２０ｋｇ・Ｗ４０：２５ｋｇ（ｎｅｔ重です：リール重別途）
長さ１００ｋｍ巻ｘ１巻の価格）
・Ｗ２５：２１００００円
・Ｗ３０：２５００００円
・Ｗ３５：２９００００円
・Ｗ４０：３６００００円
送料共 税込み 関税別途 条件は応相談 受注生産のため納期は約１ケ月
Wの物性）略号：・W＝タングステン・Ｒｅ：レニウム・（Ｓ）＝サンプル提供可
・比重Sp：１９．３ｇ／ｃｍ３（：金とほぼ同じ）・融点：３３８０℃（：金属の中で最も高い）・モース硬度：７．５・沸点：５５５５℃・熱伝導率：１６０W／ｍ・ｋ（３００Ｋ）
●強度）引張破断強度：・Ｗ２５：３N約３００ｇｆ ・Ｗ３０：４Ｎ約４００ｇｆ ・Ｗ３５：５N約５００ｇｆ ・Ｗ４０：７N約７００ｇｆ
説明）
◎高炭素鋼芯線との比較物性倍率）・電気抵抗率：炭素鋼の約半分・ 破断強度：1.2倍以上・ねじり剛性：10倍以上・ヤング率：1.7倍・延伸比：約６０％
◎ 芯線径：高炭素鋼ワイヤソーの線径は約35μm５Ｎが限界ですが、Wワイヤソーの線径はもっと細くても断線率は低いのでＷ２５でも可用です
◎ 電気抵抗率の説明：
ダイヤモンドワイヤソーは→芯線の周囲にダイヤモンド粉を電着やメッキで固定させます→Wの電気抵抗率が炭素鋼の約半分ということは→電流容量は約2倍→D粉分散メッキ液から→外径面に分厚い（ダイヤ保持ニッケル）電着メッキ層を形成できます
Wの化学性質）◎材質：タングステンW９９．４％＋レニウムＲｅ０．６％ 合金記号：ＷＲｅ０．６
●O2との反応：400～700℃で燃焼しWO3を生成（：酸化防止や冷却の対策が必要です）
○危険物：否 ○毒性：無し ○品質規格：ＡＳＴＭ Ｂ７６０
説明）
◎ 材質：レニウムＲｅ添加：
純Wは石垣状結晶構造でこの石垣間が滑るため→高温でのクリープ後変形が見られます→Reを微量ドープすることで→長繊維状の緻密な結晶構造に変わり→物性が向上します（＝ノンサグ性）
◎ 酸化防止や冷却の対策：・酸化防止：PSAモレキュラーシーブ窒素ガス発生器（S）・空冷：スピンチャンバー冷/熱分離圧縮空気管（S）・水冷：ペルチェ素子冷/熱分離半導体（S）

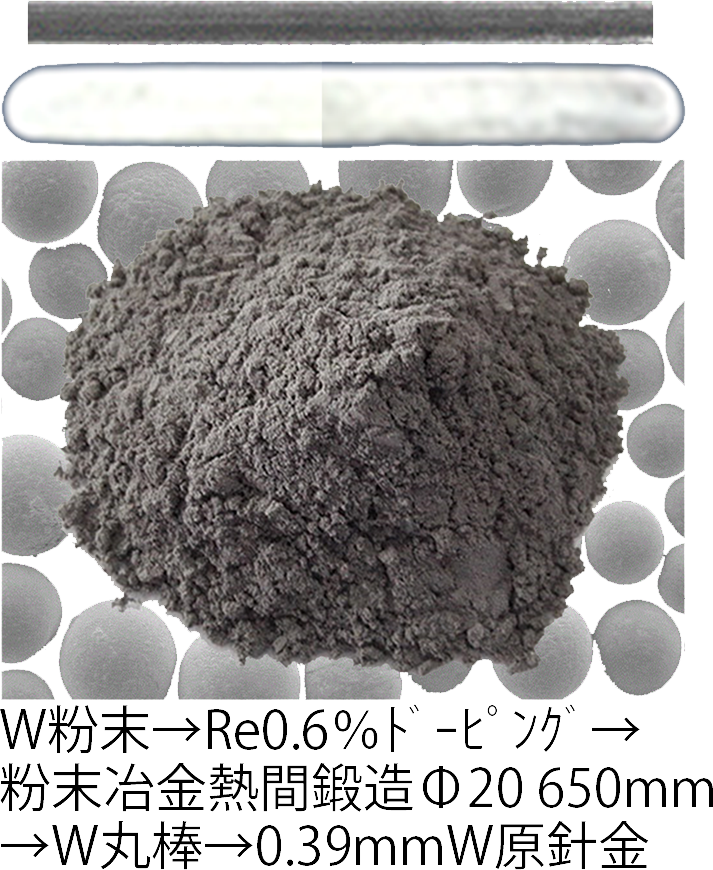

◎ Ｗ線の生産工程）W粉末→Ｒｅ０．６％ドーピング→粉末冶金熱間鍛造→丸棒→０．３９mm原針金→多段ダイス口金を通す熱間引抜き成形→０．０２５ｍｍ線
使用上の注意）タングステン極細線は、指でシゴクだけで簡単にカールする不思議な特性を持っています→カールはキンクの原因になります→カールは炎で軽くあぶると見た目は修正できますが、修正部分の強度は必ず低下しています→よって端部にできたカールは切り捨てます→中間部はカールを形成しないよう注意し→もしも糸道を曲げたいときは抵抗を与えないため必ず 糸道ローラー を入れてください
