極細タングステン芯ダイヤモンドワイヤ Ｄ２５型＊長さ１００ｋｍ巻（半導体生産用）
¥350,000
International shipping available
製品紹介）
●全名：極細タングステン芯ダイヤモンドワイヤ
●分類：切断工具（半導体製造装置 ーウエハ加工ー研磨切断装置）

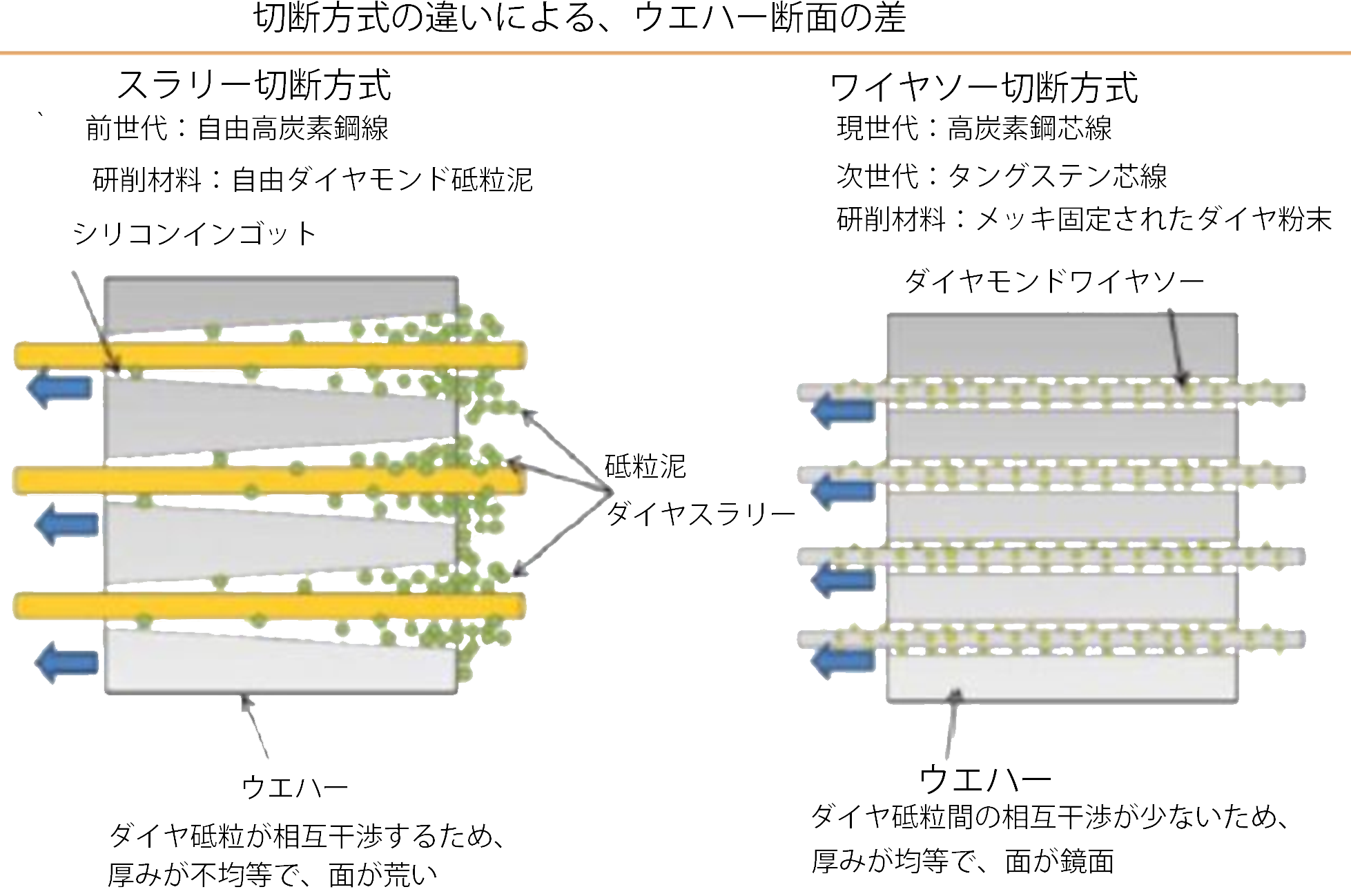

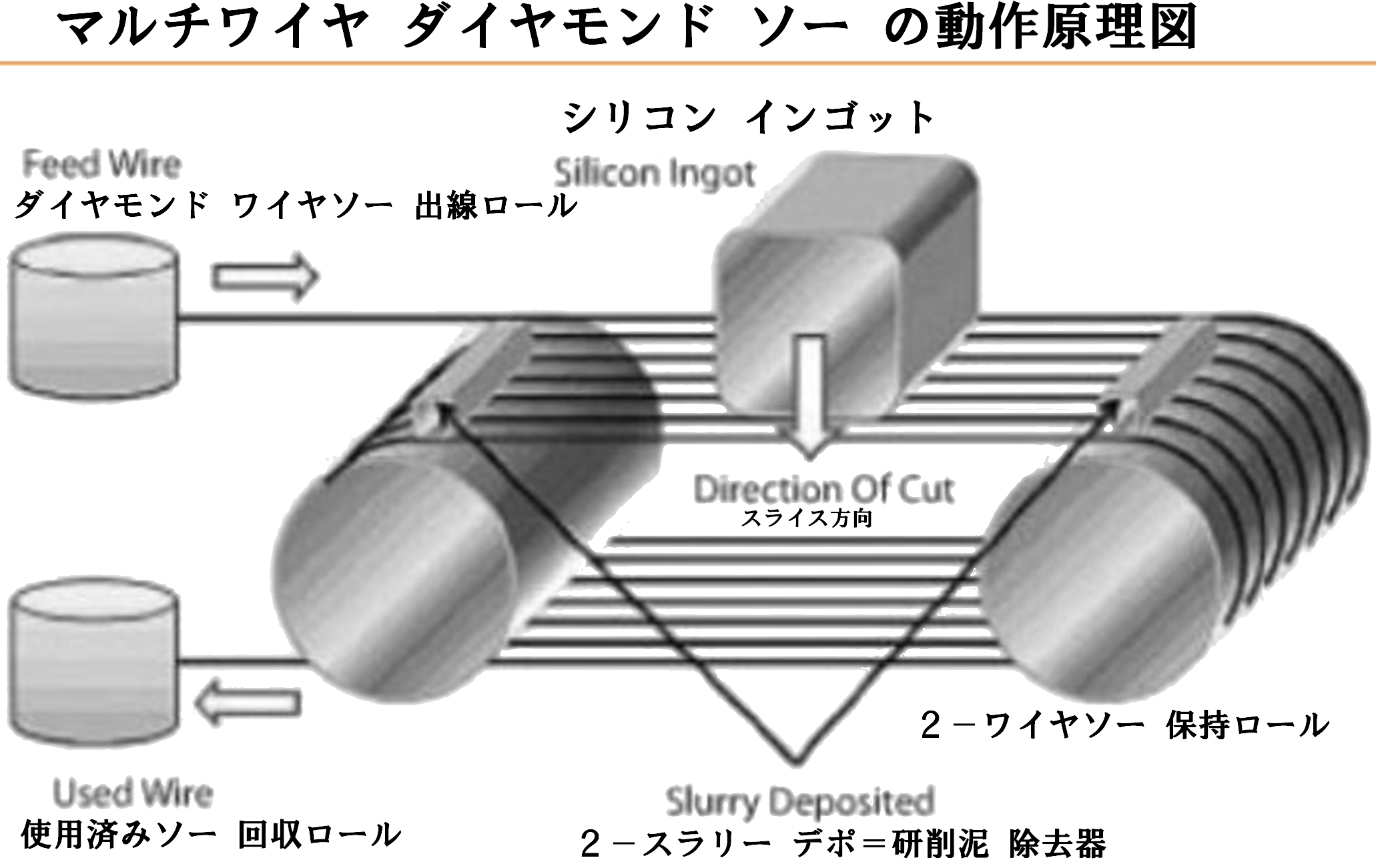

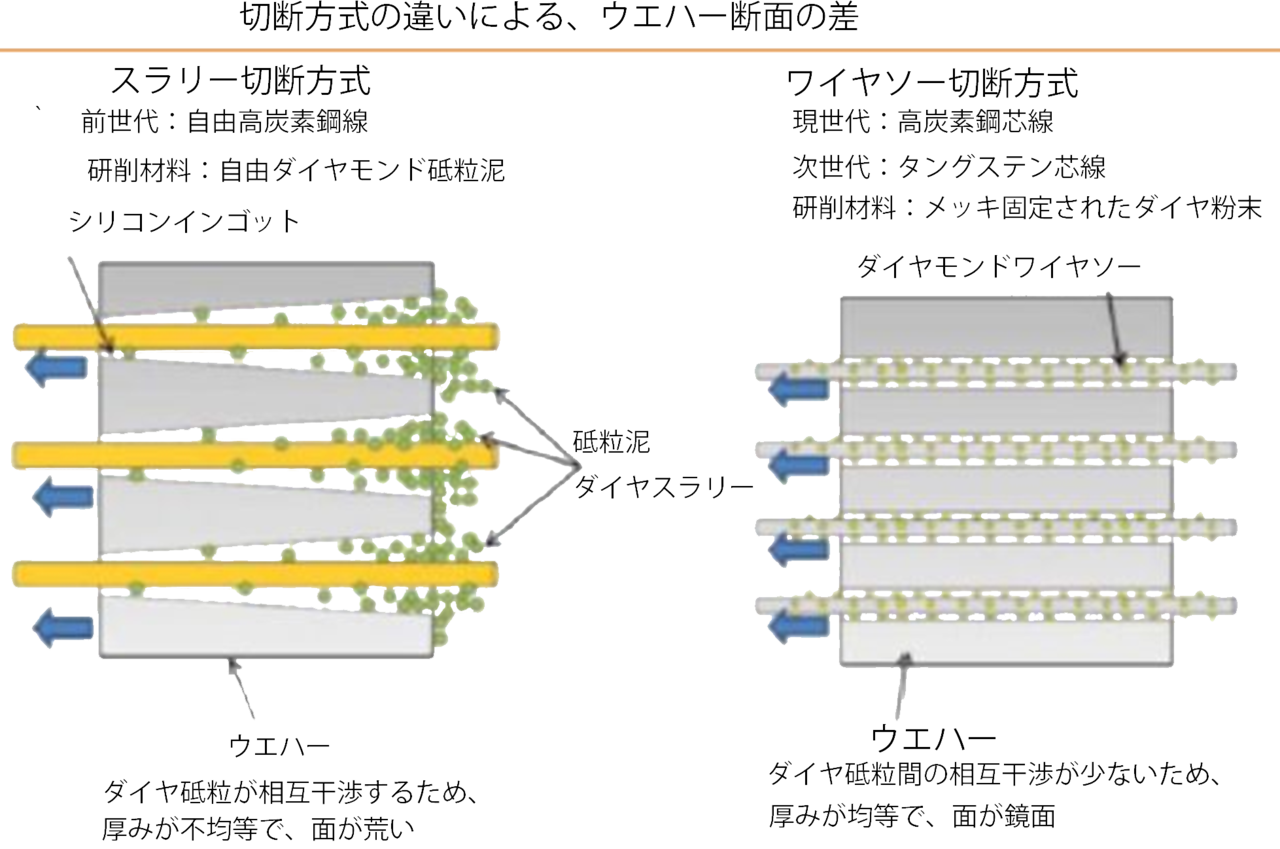

●用途：ダイヤモンドマルチワイヤソー
●適応：・シリコン・サファイア･磁性体ネオジム鉄・SiＣ・GａＮ・・等 硬脆材料のマルチスライス加工
製品規格）
●規格：タングステン直径：25 30 35 40μｍ
●型番：・D２５・D３０・D３５・D４０

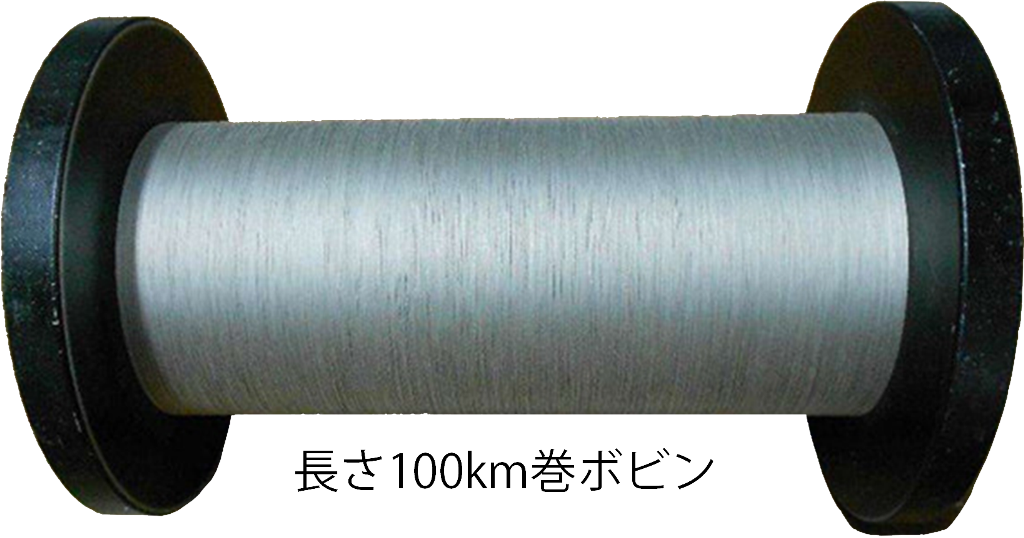

●包装：規格長さ１００ｋｍ巻（：ユーザーのリール形状に合わせて、巻長１ｋｍ～２００ｋｍ巻可）
●１００ｋｍ巻長の重量：D２５：１５ｋｇ・D３０：２０ｋｇ・D３５：２５ｋｇ・Ｄ４０：３０ｋｇ（Wのｎｅｔ重です：重量はＮｉメッキ層とＤ電着層により変動します）
長さ１００ｋｍ巻ｘ１巻の価格）
・Ｄ２５：３５００００円
・Ｄ３０：３９００００円
・Ｄ３５：４３００００円
・Ｄ４０：５０００００円
送料共 税込み 関税別途 条件は応相談 受注生産のため納期は約１ケ月
Wの物性）略号：・D＝ダイヤモンド・W＝タングステン・Ｒｅ：レニウム・Ｎｉ：ニッケル・（Ｓ）＝サンプル提供可
・比重Sp：１９．３ｇ／ｃｍ３（：金とほぼ同じ）・融点：３３８０℃（：金属の中で最も高い）・モース硬度：７．５・沸点：５５５５℃・熱伝導率：１６０W／ｍ・ｋ（３００Ｋ）
●強度）引張破断強度：・Ｄ２５：３N約３００ｇｆ ・Ｄ３０：４Ｎ約４００ｇｆ ・Ｄ３５：５N約５００ｇｆ ・Ｄ４０：７N約７００ｇｆ
◎高炭素鋼芯線との比較物性倍率）・電気抵抗率：炭素鋼の約半分・ 破断強度：1.2倍以上・ねじり剛性：10倍以上・ヤング率：1.7倍・延伸比：約６０％

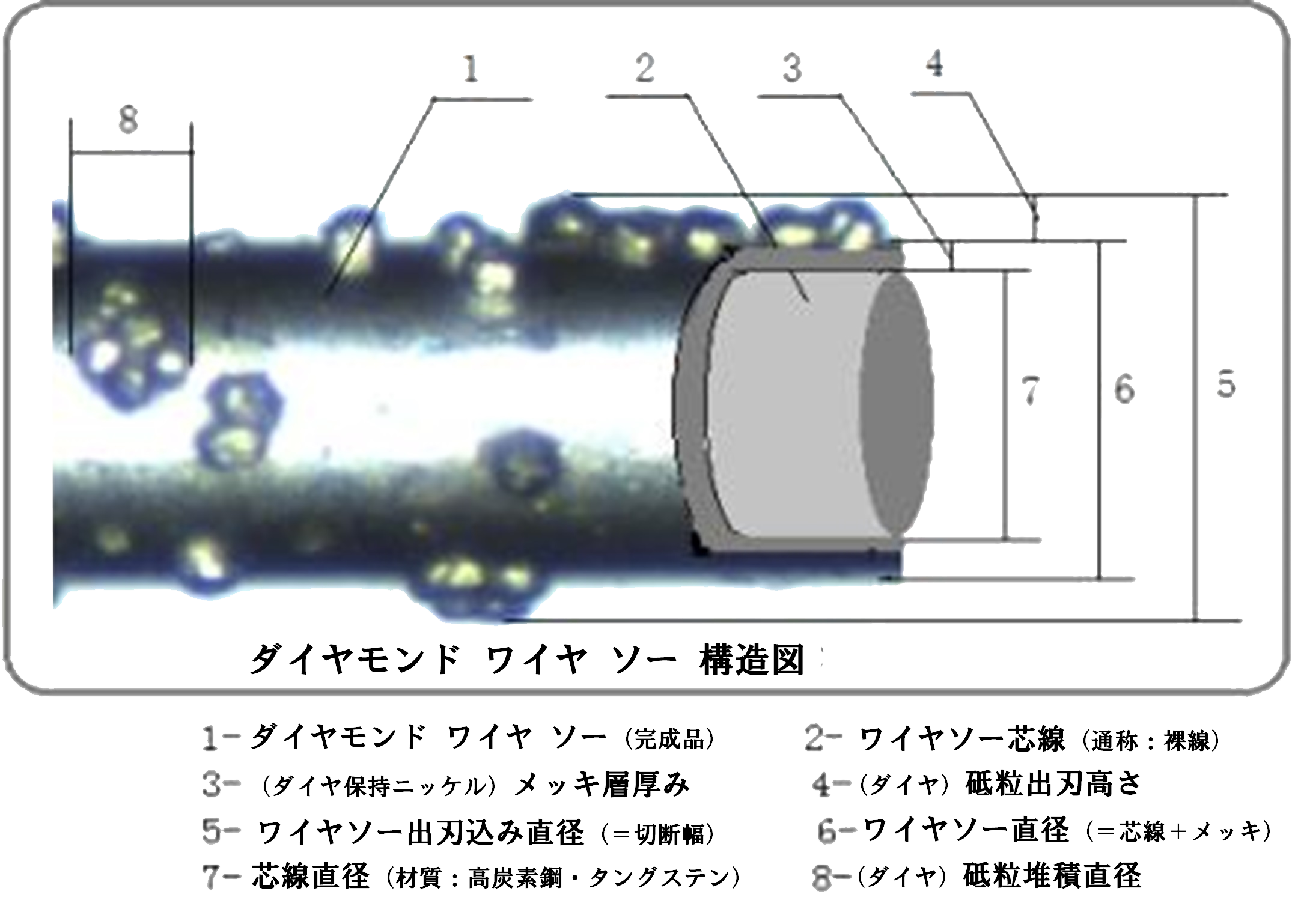

説明）◎ 芯線径：高炭素鋼ワイヤソーの線径は約35μm５Ｎが限界ですが、Wワイヤソーの線径はもっと細くても断線率は低いのでＷ２５でも可用です
◎ 電気抵抗率の説明：

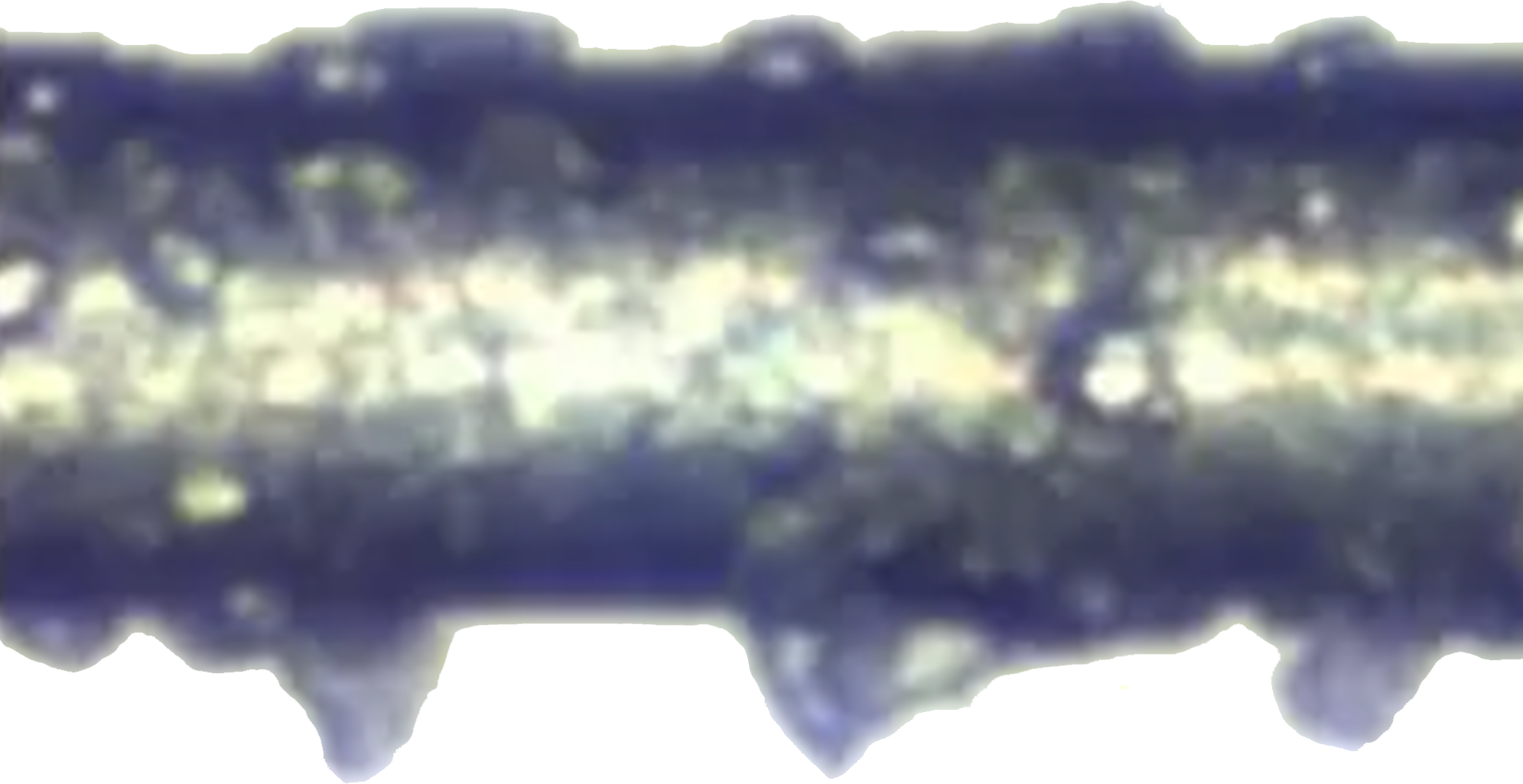

ダイヤモンドワイヤソーは→芯線の周囲にダイヤD粉を電着やメッキで固定させます→Wの電気抵抗率が炭素鋼の約半分ということは→電流容量は約2倍→D粉分散メッキ液から→外径面に分厚い（ダイヤ保持ニッケル）電着メッキ層を形成できます
◎ D粉の固着工程）W線外周のNi層は強磁性なので→D粉分散Niメッキ液に一種の流動浸漬して→Niメッキ層形成＋D粉電着し→加熱固着処理を行います
WとDの化学性質）◎W材質：タングステンW９９．４％＋レニウムＲｅ０．６％ 合金記号：ＷＲｅ０．６
●O2との反応：WD共に400～700℃で酸化が始まったり石墨化します（：酸化防止や冷却の対策が必要です）
○危険物：否 ○毒性：無し ○D線品質規格：ＡＳＴＭ まだない
説明）◎ 酸化防止や冷却の対策：・酸化防止：PSAモレキュラーシーブ窒素ガス発生器（S）・空冷：スピンチャンバー冷/熱分離圧縮空気管（S）・水冷：ペルチェ素子冷/熱分離半導体（S）
使用上の注意）タングステン極細線は、指でシゴクだけで簡単にカールする不思議な特性を持っています→カールはキンクの原因になります→カールは炎で軽くあぶると見た目は修正できますが、修正部分の強度は必ず低下しています→よって端部にできたカールは切り捨てます→中間部はカールを形成しないよう注意し→もしも糸道を曲げたいときは抵抗を与えないため必ず 糸道ローラー を入れてください
